工作原理
電涌保護器在正常情況下，呈現高阻狀態。當電網線路遭受間接 雷電或直接雷電影響其瞬時過電壓時，電涌保護器在納秒級時間內實 現低阻導通，將瞬態能量泄放到大地，同時將過電壓限制在一定的保 護水平。當瞬態過電壓消失后，電涌保護器恢復高阻狀態。
電涌保護器正常工作條件
4.1頻率：電源的交流頻率在48Hz?62Hz。
4.2電壓：持續加在電涌保護器接線端子的電壓不應超過其最大持續工 作電壓Uc值。
4.3海拔：海拔不應超過2000m。
4.4使用和儲存溫度：
4.4.1 正常范圍：-5°C?+40°C。
4.4.2 極限范圍：-40°C?+70°C。
4.5濕度：相對濕度在室濕下應在30%和90%之間。
4.6安裝處應無明顯沖擊和震動。
4.7安裝時，與垂直面的傾斜角度不超過5°
5.1電涌保護器主要技術參數見表1、表2。
5.2防護等級：IP20。
5.3?本產品執行GB18802.1-2002/IEC61643-1?標準。
5.4試驗類別：II級試驗。
表1
|
型號 |
電網 |
最大持 續工作 電壓 Uc(V) |
最大放 電電流 Imax(kA) |
標稱放 電電流 In(kA) |
保護 模塊 顏色 |
建議 |
建議 導線 |
連接 線徑 |
口向應 時間 t(ns) |
|
運行 電壓 Ue(V) |
保險絲?或熔斷?器(A) |
相線、 零線 2 mm |
地線 mm2 |
||||||
|
CRP1-D |
10 |
5 |
黃 |
10??16 |
硬線 2.5??10 |
雙色 2.5?10 |
<25 |
||
|
CRP1-D |
20 |
10 |
|||||||
|
CRP1-C |
220 380 |
30 |
15 |
白 |
16??20 |
硬線 4?16 |
雙色 4?16 |
||
|
CRP1-C |
420 |
40 |
20 |
||||||
|
CRP1-B |
60 |
30 |
紅 |
40??63 |
硬線?6?25 |
雙色?6?25 |
|||
|
CRP1-B |
80 |
40 |
|||||||
|
CRP1-B |
100 |
60 |
表2
|
類型 |
電網運行?電壓Ue |
最大持續工?作電壓Uc |
電壓保護水平Up?(kV) |
接地系統 |
|||
|
In=20/10/5kA |
In=60/40/30kA |
||||||
|
1P |
220V |
420V |
1.8 |
2.4 |
2.2 |
TN-C/IT |
|
|
2P |
TN/TN-S/IT |
||||||
|
3P |
380V |
420V |
2.0 |
1.8 |
TN-C/IT |
||
|
4P |
TT/TN-S/IT |
||||||
|
1P+N |
220V |
420V |
TT/TN-S/IT |
||||
|
2P+N 3P+N |
380V |
420V |
|||||
?
注：Uc=275V，320V，385V等可特殊供貨。
失效脫離裝置
6.1電涌保護器的保護模塊上設有失效脫離裝置，當保護器過熱、擊穿時，?失效脫離裝置能自動的將其從電網上脫離，同時給出指示信號。保護器正?常時顯示綠色，失效脫離后標牌顯示紅色，并顯示“劣化”?二字。電涌保?護器模塊可在工作電壓情況下更換。
7.1電涌保護器安裝方式為戶內固定式。
7.2采用35mm導軌安裝。
7.3電涌保護器接線端子與相線和零線的連線長度應小于0.5m?,電涌保護?器接地線的長度應小于1m，且應就近接地。
7.4為了防止電涌保護器失效后影響電網正常運行，聯于相線、N線的電?涌保護器應串聯熔斷器或斷路器，斷路器的短路分?jǐn)嚯娏鲬?yīng)大于或等于最?大放電電流Imax。
7.5部分安裝圖示見圖1?圖4。

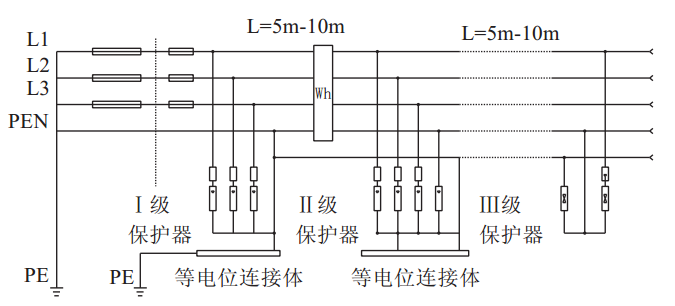

圖1：?TN-C系統安裝示意圖
L=5m-10m???????L=5m-10m

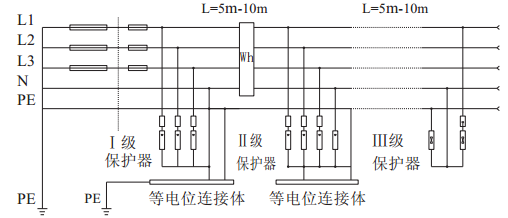

圖2：?TN-S系統安裝示意圖
?
L=5m-10m????L=5m-10m

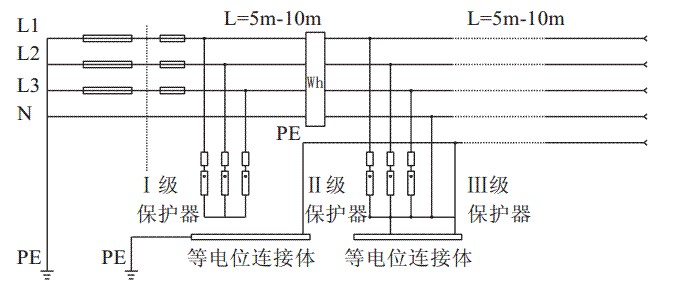

圖3：?TT系統安裝示意圖

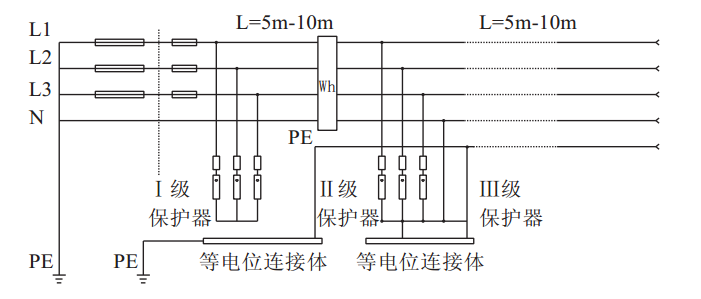

圖4：?IT系統安裝示意圖
??????L=5m-10m??????????L=5m-10m

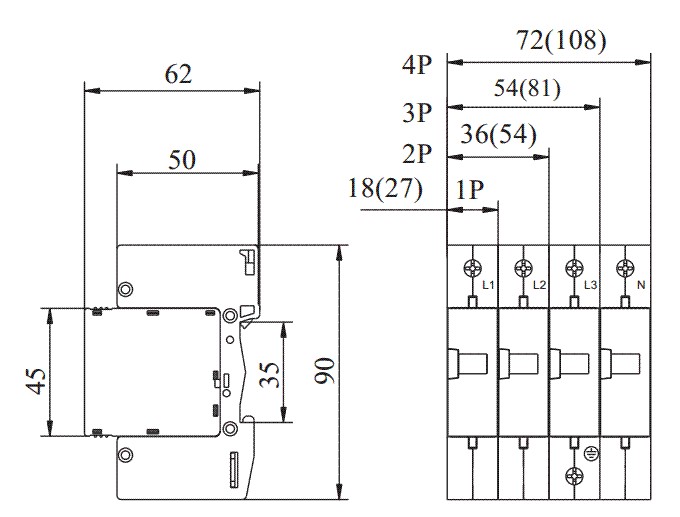

外形安裝尺寸圖5-圖7
注：
In5KA-20KA，1P尺寸為 18mm; In30KA-60KA，1P 尺寸為 27mm。
九、維護
電涌保護器在運行中，要定期查看保護模塊指示窗口的工作狀態，綠 色表示產品處于正常狀態，當顯示紅色，并能看到“劣化”二字時，表示 出現故障，應立即更換模塊。
十、訂貨須知
10.1訂貨時應標明產品型號、標稱放電電流In、最大持續工作電壓Uc、極
數、臺數。
例如：電涌保護器標稱放電電流20kA，最大持續工作電壓420V，4極，100
臺。
可寫成 CRP1-C In20kA.Uc420V.4P.100臺。
