結構
本系列主令控制器除LK5-227為防水式外，其它都制成保護式，其開關裝置封閉于殼子內，為了避免偶而觸及帶電部分，并防止外物落入開關裝置內，外殼用扣固定于身上。
動作原理
觸頭的斷開與閉合系借助于觸頭支持，動觸頭與彈簧的作用。當觸頭支持上的滾子作用在凸輪邊緣上時，觸頭便斷開。當觸頭支持上的滾子位于凸輪凹處時,由于彈簧的作用使動觸頭與靜觸頭閉合。
|
型號
|
凸輪盤
數目 |
工作電
路數 |
備用電
路數 |
工作位
置數 |
重量
(kg) |
傳動機構種類
|
|

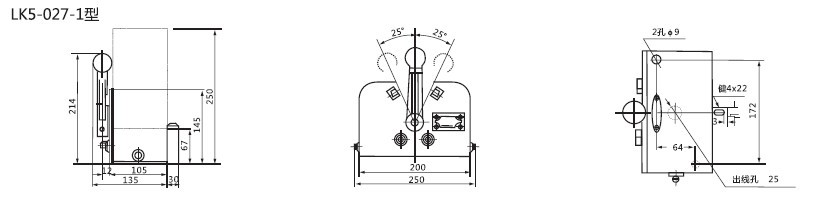

LK5-027-1
|
1
|
2
|
|
1-0-1
|
5
|
手柄直接操作可自復到零位
|
|

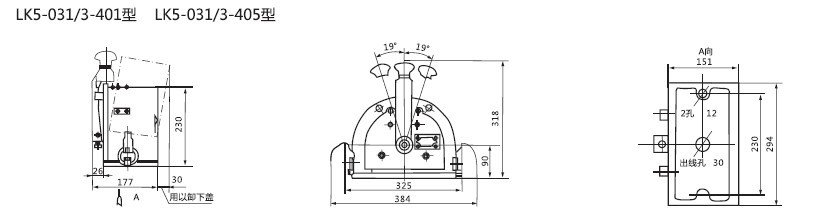

LK5-031/3-401
|
2
|
4
|
|
1-0-1
|
15
|
手柄直接操作
|
|
LK5-031/3-405
|
可自復到零位
|
|||||
|

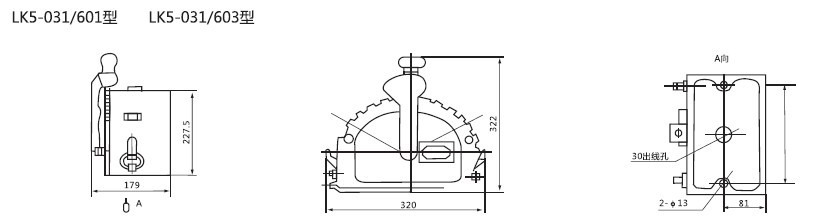

LK5-031/3-601
|
3
|
6
|
|
3-0-3
|
15
|
手柄直接操作
|
|
LK5-031/3-603
|
1-0-1
|
有定位裝置
|
||||
|

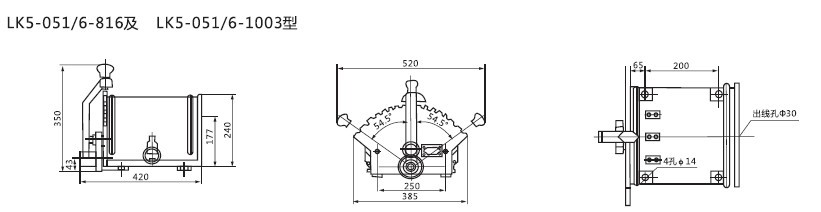

LK5-051/6-816
|
4
|
8
|
1
|
7-0-7
|
48
|
帶正齒輪傳動裝置，1：2的手柄
|
|
LK5-051/6-1003
|
5
|
10
|
每一們有定位裝置
|
|||
|

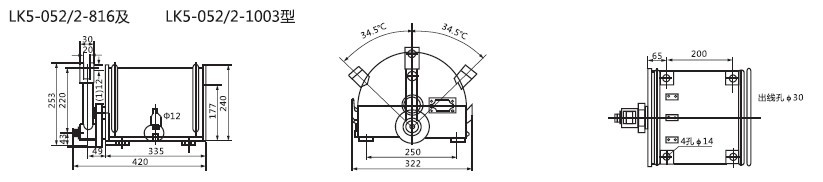

LK5-052/2-816
|
4
|
8
|
|
7-0-7
|
25
|
帶正齒輪傳動裝置，
1：2的與杠桿相連的搖有 |
|
LK5-052/2-1003
|
5
|
10
|
|
無固定的位置
|
主令控制器觸頭的負荷及極限轉換能力
|
型號
|
|
極限關合
能力(A) |
極限分?jǐn)嗄芰?A)
|
||||
|
額定電流（A）
|
直流
|
交流
|
|||||
|
|
直流?
|
交流
|
110伏
|
?
220伏
|
?
440伏
|
380伏
|
|
|
LK5-027
|
10
|
10
|
100
|
2
|
1.5
|
0.3
|
10
|
|
其它各型
|
10
|
10
|
100
|
2.5
|
2
|
0.5
|
10
|
