![CRM2L[DZ47LE]-63小型斷路器[微斷]](http://www.ntmingwei.com/upfiles/attached/image/20230727/20230727211718_24933.jpg)
周圍空氣溫度上限值不超過+40℃，下限值不低于-5℃，且24小時的平均溫度值不超過+35℃；
注1：下限值為-10℃或-25℃的工作條件，在訂貨時用戶須向制造商申明；
注2：上限值超過+40℃或下限值低于-25℃的工作條件，用戶與制造廠協商。
2、安裝地點的海拔不超過2000M;
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以允許有較高的相對濕度，列如在+20℃時打90%，但由于溫度變化偶爾產生的凝露應該采取適當?shù)拇胧?/span>
4、污染等級：2級；
5、安裝類別：II類及III類；
6、安裝場所的外磁場任何方向不應過地磁場的5倍；
7、一般垂直安裝，手柄向上為接通電源位置，任何方向允許誤差2度；
8、安裝處應該無顯著沖擊和振動。
結構特征
漏電斷路器主要由零序電流互感器、電子組件板、漏電脫扣器、及觸頭操作機構和塑料外殼等組成。
產品符合IEC61009-1和GB16917.1標準
?
|

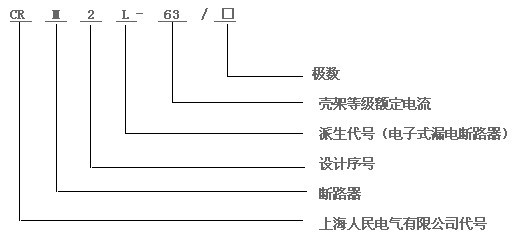

型號 |
CRM2L-63-□/1P+N |
CRM2L-63-□/2P |
CRM2L-63-□/3P |
CRM2L-63-□/3P+N |
CRM2L-63-□/4P |
|||
|
極線數 |
單極兩線 |
兩極兩線 |
三級三線] |
三極四線 |
四極四線 |
|||
|
額定電壓Un(V) |
230 |
230/400 |
||||||
|
殼架等級額定電流Inm(A) |
32???????????????????50 |
|||||||
|
額定電流In(A) |
1，3，6，10，16，20，25，32，40，50 |
|||||||
|
額定漏電動作電流I△n(A) |
0.03，0.05，0.075，0.100 |
|||||||
|
額定漏電不動作電流I△no(A) |
0.5I△n |
|||||||
|
分?jǐn)鄷r(shí)間(S) |
≤0.1 |
|||||||
|
額定短路通斷能力(A)(cosf=0.7) |
6000 |
|||||||
|
機械電氣壽命(次) |
4000 |
|||||||
|
脫扣器動作特性 |
延時 |
1.13In≥1h不脫扣 |
||||||
|
1.45In＜1h脫扣 |
||||||||
|
2.55In1~60S脫扣 |
||||||||
|
瞬時 |
5In≥0.1S脫扣 |
|||||||
|
10In＜0.1S脫扣 |
||||||||
CRM2L系列漏電斷路器
過電流脫扣器保護特性
|
電壓V |
殼架等級額定電流lnm(A) |
極數 |
中性值 |
額定電流lmA |
額定短路分?jǐn)嗄芰? |
額定漏電動作電流l△n(mA) |
額定漏電不動作電流l△no(mA) |
額定漏電動作時間S |
脫扣器類型S |
|
|
lcu(A) |
COSφ |
|||||||||
|
220 |
63 |
1 |
N |
6,10 |
4500 |
0.7 |
30 |
15 |
＜0.1 |
C |
|
220 |
63 |
2 |
16 |
4500 |
0.7 |
50 |
25 |
＜0.1 |
C |
|
|
380 |
63 |
3 |
20,25 |
4500 |
0.7 |
100 |
50 |
＜0.1 |
C |
|
|
220/380 |
63 |
3 |
N |
32,40 |
4500 |
0.7 |
200 |
100 |
＜0.1 |
C |
|
220/380 |
63 |
4 |
50,63 |
4500 |
0.7 |
＜0.1 |
C |
|||
|
220 |
63 |
1 |
N |
4000 |
0.8 |
30 |
15 |
＜0.1 |
D |
|
|
220 |
63 |
2 |
6,10 |
4000 |
0.8 |
50 |
25 |
＜0.1 |
D |
|
|
380 |
63 |
3 |
16,20 |
4000 |
0.8 |
100 |
50 |
＜0.1 |
D |
|
|
220/380 |
63 |
3 |
N |
25,32 |
4000 |
0.8 |
200 |
100 |
＜0.1 |
D |
|
220/380 |
63 |
4 |
50,63 |
4000 |
0.8 |
＜0.1 |
||||
?
|
殼架等最大額定電流?A |
極數 |
加中性線 |
額定電流In?A |
額定電壓?V |
額定剩余動作電流I△no?mA |
額定剩余動作電流I△no?mA |
I△n時的分?jǐn)鄐 |
接通能力I△m?A |
過電流瞬時脫扣器類型 |
|
32 |
1 |
N |
6?10 |
230 |
30 |
15 |
<0.3 |
630 |
C |
|
2 |
|||||||||
|
2 |
N |
400 |
|||||||
|
3 |
|||||||||
|
3 |
N |
||||||||
|
4 |
|||||||||
|
63 |
1 |
N |
40?50 |
230 |
C |

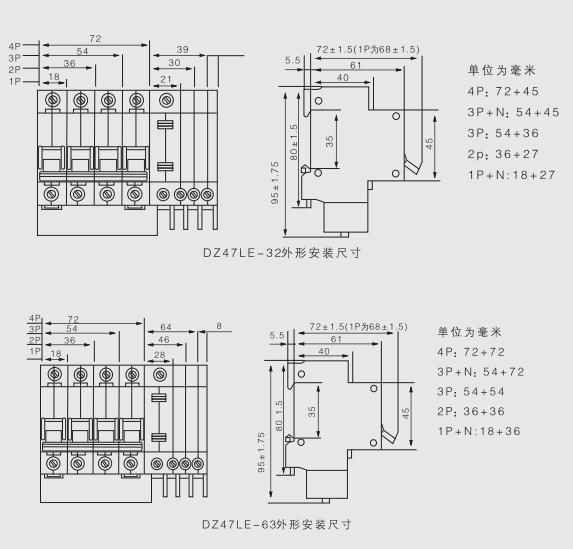

CRM2L-63
1P+N:18+36
2P: 36+36
3P: 54+49
3P+N:54+63
4P: 72+63
訂貨須知
用戶訂購產品時必須寫明產品名稱、型號規格、極數、額定剩余動作電流及數量。
例如：訂購CRM2L-63、2P、C型、32A。額定剩余動作電流30mA,數量120臺。
應寫為：CRM2L-63/C32A?/2P、30mA、120只。
訂購D型斷路器如下：
例如：訂購CRM2L-63、3P、D型、三相四線、50A。額定剩余動作電流30mA,數量60臺。
應寫為：CRM2L-63/3P??D50A?、30mA、60只。
