結構特征
接觸系統由轉動式單斷點觸頭元件及鋼制滅弧罩等組成?？刂破鞯亩ㄎ挥啥ㄎ患?、定位杠桿、定位彈簧實現，控制器為保護式，有鋼板外殼、上下基座由鑄鐵組成。
.基本參數
|
產品型號
|
檔位數
|
額定工
作電壓 (V) |
額定發
熱電流 (A) |
主回路額定
工作電流 (定子、轉子) le(A)? |
控制器
額定功率 (kW) |
電壽命
(萬次） |
輔助回路
|
額定操
作頻率 (次/h) |
負載
因數 |
機械
壽命 (萬次） |
||||
|
左
|
右
|
約定發
熱電流 （A） |
控制
功率 (VA) |
電壽命
(萬次） |
||||||||||
|
220V
|
380V
|
|||||||||||||
|
KT10-25J/1
|
5
|
5
|
380
|
25
|
25
|
7.5
|
11
|
5
|
5
|
300
|
20
|
600(3)
|
40%
|
150(1)
|
|
KT10-25J/2
|
2
|
2
|
||||||||||||
|
KT10-25J/3
|
1
|
1
|
3.5
|
5
|
||||||||||
|
KT10-25J/5
|
5
|
5
|
2x3.5
|
2x5
|
||||||||||
|
KT10-60J/1
|
60
|
60
|
22
|
30
|
||||||||||
|
KT10-60J/2
|
2
|
2
|
||||||||||||
|
KT10-60J/3
|
1
|
1
|
11
|
16
|
||||||||||
|
KT10-60J/5
|
5
|
5
|
2x7.5
|
2x11
|
||||||||||

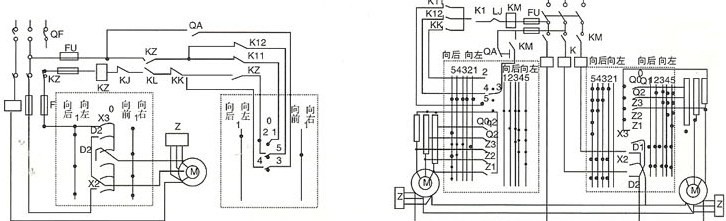

2.電氣原理圖
JTK1電器原理圖
|

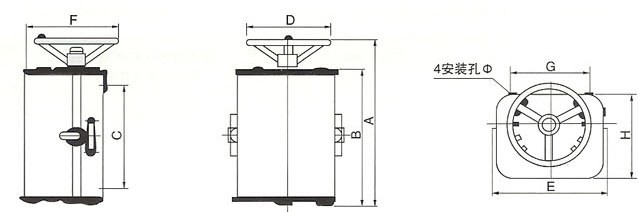

型號
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
Φ
|
|
KT10-25J/1
|
346
|
289
|
206
|
Φ180
|
260
|
199
|
170
|
160
|
10
|
|
KT10-25J/2
|
362
|
305
|
222
|
||||||
|
KT10-25J/3
|
346
|
289
|
206
|
||||||
|
KT10-25J/4
|
426
|
426
|
286
|
||||||
|
KT10-60J/1
|
422
|
352
|
256
|
Φ220
|
296
|
253
|
208
|
210
|
12
|
|
KT10-60J/2
|
442
|
372
|
276
|
||||||
|
KT10-60J/3
|
422
|
352
|
256
|
||||||
|
KT10-60J/4
|
522
|
452
|
356
|
